渦街流量計的安裝
日期：2023-03-29 點擊量：
渦街流量計的正確安裝是保障儀表正常運行的重要環節,若安裝不正確，輕則影響儀表的測量精度,重則影響儀表的使用壽命,甚至會損壞儀表。渦街流量計的安裝管道要避免高溫熱源和輻射源的影響，安裝場所須有隔熱通風措施,避開強腐蝕環境。為了消除電干擾，現場布線要與高壓線、電源線和電力設備保持足夠的距離。
渦街流量計盡量避免安裝在震動較強的管道上,特別是橫向震動;流量計盡量避免安裝在架空而.過長的管道.上，導致流量計下垂,造成法蘭的密封泄漏;若必須在上述兩種情況下安裝,需在傳感器的上下游2D處分別設置管道緊固裝置并加防震墊。
渦街流量計安裝在室外應注意防水，電氣接口處應將電纜線彎成U形，避免水順著電纜線進入儀表殼內。渦街流量計安裝點的上游較近處若安裝有不斷開關的閥門，會影響流量計的使用壽命，易對流量計造成永久性損壞。

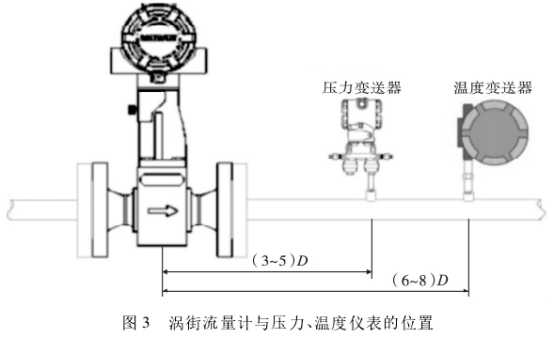

渦街流量計的口徑如果與工藝管道相同,不能滿足流量儀表要求時，或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提高管內流速，保證測量精度。上下游必須有足夠的直管段，若傳感器安裝點的上游在同一平面上有2個90°彎頭時,上游直管段≥25D,下游直管段≥5D。根據測量的需要,需在渦街流量計附近測量壓力和溫度時，測壓點應在傳感器下游的(3~5)D處，測溫點應在傳感器下游的(6~8)D處,如圖3所示。
渦街流量計盡量避免安裝在震動較強的管道上,特別是橫向震動;流量計盡量避免安裝在架空而.過長的管道.上，導致流量計下垂,造成法蘭的密封泄漏;若必須在上述兩種情況下安裝,需在傳感器的上下游2D處分別設置管道緊固裝置并加防震墊。
渦街流量計安裝在室外應注意防水，電氣接口處應將電纜線彎成U形，避免水順著電纜線進入儀表殼內。渦街流量計安裝點的上游較近處若安裝有不斷開關的閥門，會影響流量計的使用壽命，易對流量計造成永久性損壞。
渦街流量計的口徑如果與工藝管道相同,不能滿足流量儀表要求時，或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提高管內流速，保證測量精度。上下游必須有足夠的直管段，若傳感器安裝點的上游在同一平面上有2個90°彎頭時,上游直管段≥25D,下游直管段≥5D。根據測量的需要,需在渦街流量計附近測量壓力和溫度時，測壓點應在傳感器下游的(3~5)D處，測溫點應在傳感器下游的(6~8)D處,如圖3所示。
